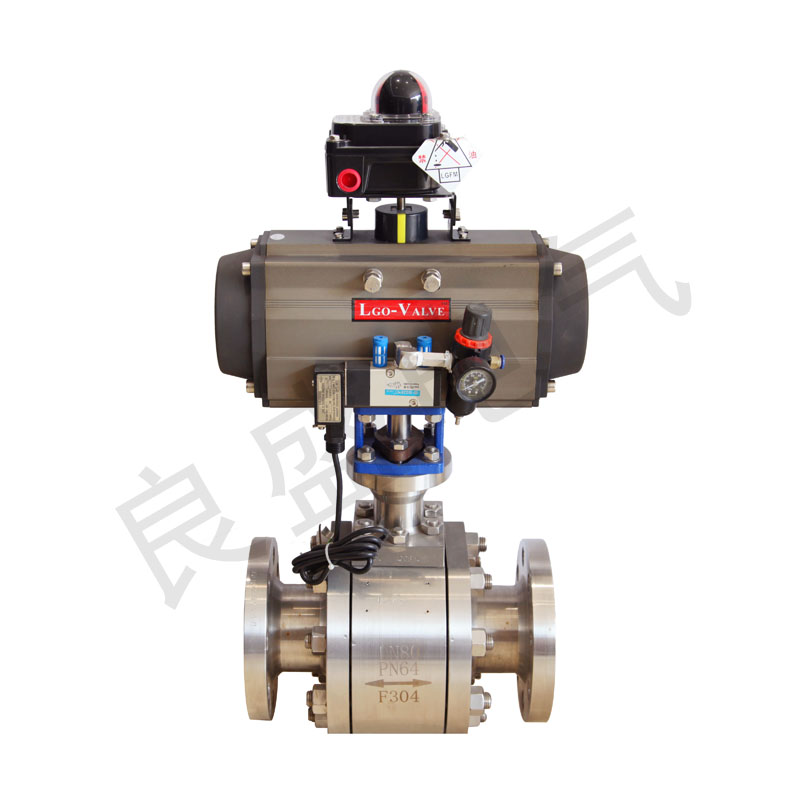

ZSHO型氣動活塞式切斷球閥

        ZSHO型氣動活塞式切斷球閥（簡稱切斷球閥），是氣動單元組合儀表中的執行器產品，一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫（-40～180℃）及高溫（-60～450℃）場合。廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟，以達到生產過程按一定程序進行。

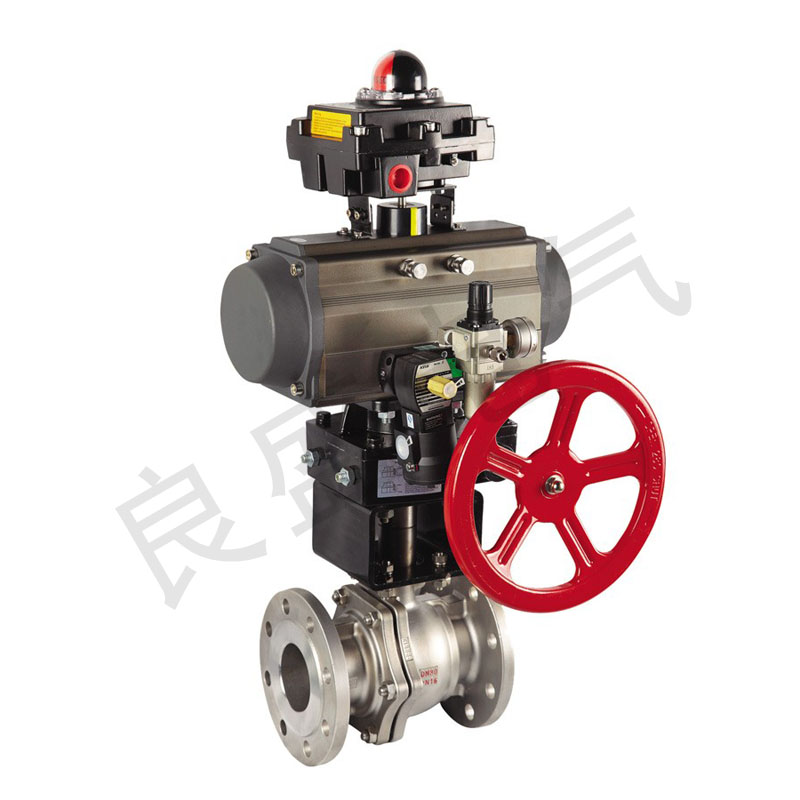

        切斷球閥主要由氣動活塞式執行機構，切斷型球閥、兩部分組成。根據用戶需要，也可在執行機構和切斷閥之間配置手輪機構，其結構見圖一。
        當氣動執行機構接受到來自調節儀表的信號，帶動閥桿、球芯作旋轉運動，使閥由開（關）的位置轉到關（開）的位置，達到對管道內介質流通、切斷的控制。

產品特點
        ◇閥體為整體結構，且沒有下閥蓋（只設底密封墊圈），閥芯設有上、下套導向，工作穩定；
        ◇閥座由螺紋套緊密貼合在閥芯上，壓緊力及與閥芯相對位置可調整，確保閥座、閥芯緊密配合，減小泄漏量；
        ◇閥芯表面經磨削加工，部分或全部堆焊司太萊合金，增加表面硬度，提高使用壽命；
        ◇閥座由兩種不同材質制作，能適應不同溫度范圍的需要。

技術參數

尺寸重量單位：mm

連接標準
        連接方式：法蘭式（DN25~150）
        法蘭標準：鑄鋼法蘭按GB9113-88（PN16、40）
        閥體法蘭密封面型式：PN16為凸面、PN40為凹面
        注：以上連接尺寸為本廠標準配置。
