ZZV型自力式微壓調節閥（氮封閥）

產品描述
        ZZV型自力式微壓調節閥（氮封閥）是一種不需要外加能源的執行器產品.可用于公稱壓力PN10,PN16.微壓均可分段調節.從50mm.W.C至0.1MPa.其用途十分廣泛,可用于工業燃燒系統,控制兩種物料,如煤氣,空氣流量配比,以達理想燃燒.用于氫冷發電機組密封油系封.當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓,端壓,力為零).
        ZZV型自力式微壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。自力式微壓調節閥、自力式差壓調節閥主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件，用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節，用于各種油品、化學品、液體儲罐氣封。
        自力式微壓閥控制閥后時可代替ZZYVP-16K型帶指揮器操作式自力式壓力調節閥。

產品特點
        對單座微壓閥而言，若閥前壓力≥100KPa則安裝ZZYP自力式壓力調節閥減壓至≤100KPa，因此可用于壓力特別小的場合（如：0.5KPa）
        無需停止生產即可進行設定值的調整;
        無填料,閥桿上,下活動時不存在磨擦,上密封絕對可靠;
        執行機構敏感地件極為靈敏,極微小的壓力變化會被感測出來;
        閥體為四通形式,因面K,B型可通用一種閥體.

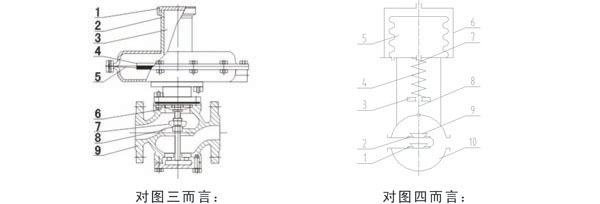

主要零件材料

序號	名稱	材料		序號	名稱	材料
1	封蓋	2Cr13		1	上閥座	1Cr18Ni9Ti
2	彈簧座	45		2	下閥座	1Cr18Ni9Ti
3	彈簧	60Si2Mn		3	調節盤	2Cr13
4	托盤	1Cr18Ni9Ti		4	彈簧座	45
5	膜片	丁腈橡膠		5	波紋管	1Cr18Ni9Ti
6	小膜片	耐油橡膠		6	執行機構外腔	Q235
7	閥芯	PTFE		7	推桿	2Cr13
8	閥座	1Cr18Ni9Ti		8	閥桿	1Cr18Ni9Ti
9	閥體	ZG230-450 ZG1Cr18Ni9Ti		9	閥芯	1Cr18Ni9Ti
				10	閥體	ZG230-450

主要技術參數和性能指標

        注：
        1、ZZCP/ZZVP公稱壓力為1.0MPa，ZZCN為1.6MPa
        2、ZZCN差壓調節范圍為36～44，42～51，49～58，56～66，64～78，76～90，88～100KPa．

整機作用方式的確定
        差(微)壓調節調有B型K型兩種。
        B型閥閥芯初始位置常開，差(微)壓增大時閥開度減少甚至閉合
        K型閥閥芯初始位置常閉，差(微)壓增大時閥開度增大．

應用舉例
        A、氫冷發電機組密封油系統
        B、風機加熱系統循環風量控制
        C、兩種氣體流量的配比控制
        D、泵旁路調節
