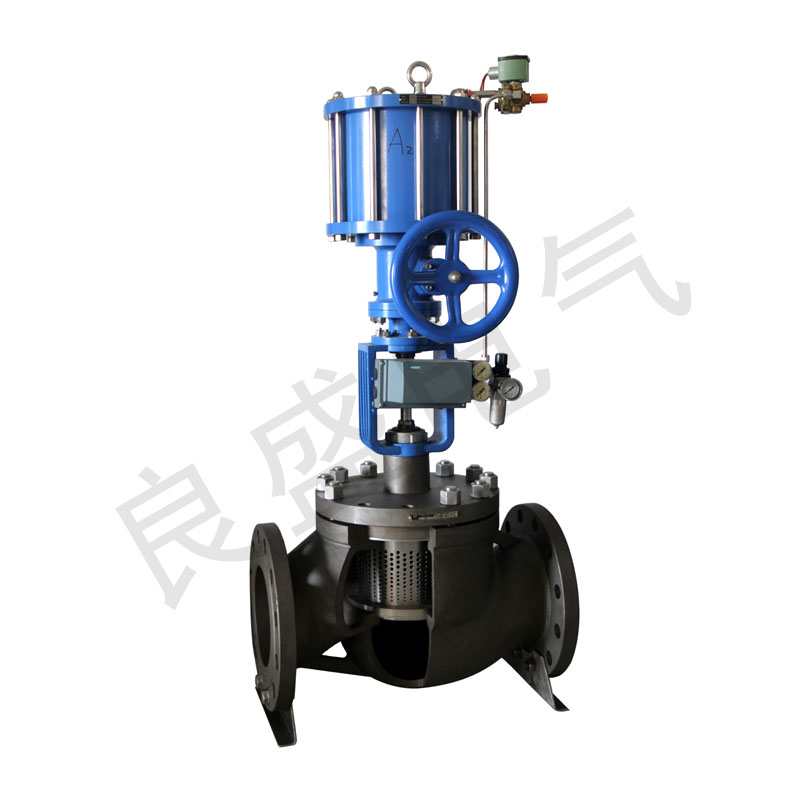

氣動薄膜套筒調節閥

        ZXM型新系列氣動薄膜套筒調節閥是一種壓力平衡調節閥。配用多彈簧執行機構，總體機構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、流體、蒸汽等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許流量大、壓差大，泄漏量要求不高的場合。
        本系列產品有調節型和調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度由-200℃~+560℃，其范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。 多種多樣的品種規格可供選擇。

產品特點
        ◇　采用平衡式閥芯結構，軸向平衡力小，允許壓差，穩定性好。
        ◇　套筒互換性強，拆裝方便，容易維修。
        ◇　全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
        ◇　閥體按流體力學原理設計成等截面低流組流道，可調范圍大，固有可調比為50，額定流量系數增大30%。
        ◇　執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
        ◇　ZXM-□□W型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
        ◇　ZXM-□□J型調節閥帶有保溫夾套，用于流體冷卻后易于結晶、凝固造成堵塞的場合。
        ◇　ZXM-□□D低溫型；用于低溫及深冷場合
        ◇　ZXM-□□G高溫型(450～560℃)
        ◇　ZXM-□□S散熱型(-60-450℃)
        本公司產品一般可與國產ZHAM、ZHBM、ZMAM、ZMBM、ZJHM、VM等多種氣動薄膜套筒調節閥等效。

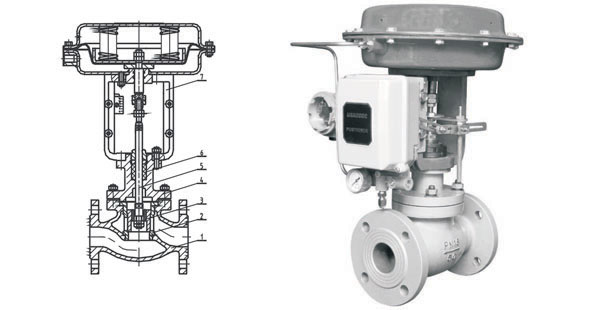

主要零件材料
        ◇　閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
        ◇　閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
        ◇　軟密封閥芯：增強聚四氟乙烯
        ◇　填料：聚四氟乙烯，柔性石墨
        ◇　波紋管：1Cr18Ni9Ti
        ◇　填片：橡膠石棉板、10^#、1Cr18Ni9Ti石棉纏繞墊片
        ◇　膜蓋：A3
        ◇　波紋膜片：丁腈橡膠夾增強滌綸織物
        ◇　彈簧：60SIMN
        ◇　閥桿、推桿：2Cr13、1Cr18Ni9Ti
        ◇　襯套：2Cr13

規格與技術參數

        本產品性能指標貫徹GB/T4213-92標準

主要零件材料

        可根據工況選用其它材料

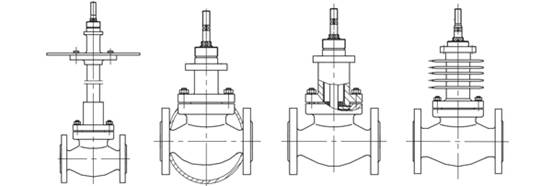

閥體及上閥蓋型式

允許壓差
        氣關式調節閥允許壓差表 單位: MPa

        1、P:閥門定位器
        2、對于ZXMV型單座紋管密封調節閥,最大允許壓差為1.0MPa，表中數據若數值小于1.0MPa則不變，若數值大于等于1.0MPa，則取值1.0MPa。
        3、允許壓差僅僅指按標準執行機構配置的數值，可根據具體工況條件另配執行機構來滿足使用要求
        4、選用80-240KPa彈簧其允許壓差與40-200KPa彈簧允許壓差是一樣的(不帶定位器時)，由以上數據可知，氣閉式調節閥盡量使用40-200KPa彈簧范圍或20-100KPa彈簧范圍
        5、以上數據是根據閥關閉時，閥后壓力P2=O時的計算值，在調節時允許壓差更大。

        氣開式調節閥允許壓差表 單位: MPa

        1、P:閥門定位器
        2、對于ZXMV型單座紋管密封調節閥,最大允許壓差為1.0MPa，表中數據若數值小于1.0MPa則不變，若數值大于等于1.0MPa，則取值1.0MPa。
        3、允許壓差僅僅指按標準執行機構配置的數值，可根據具體工況條件另配執行機構來滿足使用要求
        4、選用80-240KPa彈簧其允許壓差與40-200KPa彈簧允許壓差是一樣的(不帶定位器時)，由以上數據可知，氣閉式調節閥盡量使用40-200KPa彈簧范圍或20-100KPa彈簧范圍
        5、以上數據是根據閥關閉時，閥后壓力P2=O時的計算值，在調節時允許壓差更大。

各種不同的固有流量特性和不同的相對行程下的相對流量數值:R50

尺寸重量
標準型、散熱形、高溫型外形尺寸表 單位：MM

        *散熱、高溫型高度（H）為PN16的數值
        **夾套型高度H₁及H均增加15%

波紋管密封型外形尺寸 單位：MM

低溫型外尺寸表

調節閥重量表 單位:KG

        *本表中散熱高溫型的重量以PN16為依據,低溫型以PN40為依據.

連接標準
        法蘭標準： 鑄鐵法蘭按JB78-59；鑄鋼法蘭按GB9113-88 JB/T79.1-94
        法蘭密封面型式：PN10、PN16為凸面；PN40 、PN64為凹凸面、閥體為凹面。
        結構長度按GB12221-89標準
        薄膜執行機構氣信號接口：內螺紋M16×1.5
        夾套保溫型夾套載熱體接口：對焊φ18×4
        *閥體法蘭及法蘭端面距離可以按用戶指定的標準制造.如：ANSI、JIS、JPI等標準
